双螺旋锥形混合机

型号:SHJ-1000

产品时间:2019-12-27

简要描述:

SHJ系列双螺旋锥形混合机使用广泛,应用于化工、化肥、油田、炼油、农药、兽药、涂料、颜料、染料及助剂、冶金、冶炼、耐材、矿山、建材、电子塑料、饲料、养殖业、医药、生物工程、食品、保健品、陶瓷、玻璃以及新材料、核能材料等行业的固——固(即粉体与粉体)混合,固——液(即粉体与液体)混合,液——液(即液体与液体)混合。产品具有混合时间短、生产产能高、混合均匀、使用成本低、效率高、卸料方便快捷等特点

详细介绍

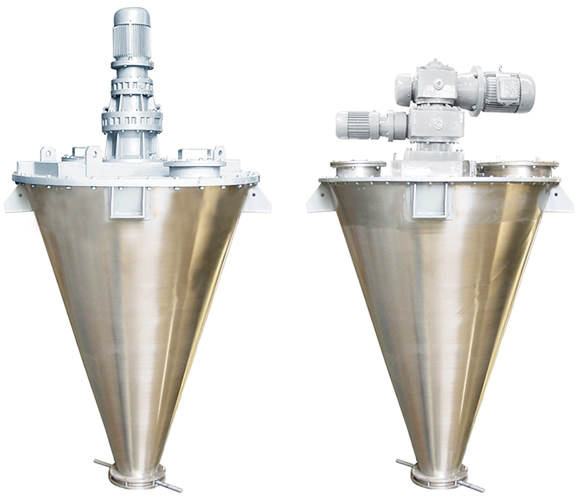

SHJ型双螺旋锥形混合机

产品用途:

    SHJ系列双螺旋锥形混合机使用广泛,应用于化工、化肥、油田、炼油、农药、兽药、涂料、颜料、染料及助剂、冶金、冶炼、耐材、矿山、建材、电子塑料、饲料、养殖业、医药、生物工程、食品、保健品、陶瓷、玻璃以及新材料、核能材料等行业的固——固(即粉体与粉体)混合,固——液(即粉体与液体)混合,液——液(即液体与液体)混合。产品具有混合时间短、生产产能高、混合均匀、使用成本低、效率高、卸料方便快捷等特点。该机对混合物适应性广,对热敏性物料组成的混合不会产生分层离析现象,对颗粒物料不会压溃和磨碎,对粗粒、细粒和超细粒等各种颗粒、纤维或片状物料的混合同样有很好的适应性.该机为分批次作用,每批可混合50-10000公斤,通常每批混合时间6-30分钟(可调)。



混合原理:

   VSH系列两非对称螺旋的快速自转,物料向上提升、形成两股非对称沿筒臂由下向上的螺旋物料流(见图A、B)。转臂带动的螺旋公转运动,使螺旋外的物料不同程度进入螺柱包络线内,一部分物料被错位提升,另一部分物料被抛出螺柱,从而达到全圆周方位物料的不断更新扩散,被提到上部的两股物料再向中心凹穴汇合,形成一股向下的物料流,补充了底部的空穴,从而形成对流循环。(见A、B、C、D、E图)由于上述运动的复合,物料在较短时间内获得了均匀混合,混合程度较高。(见E、F图)



混合效果

标准型有两根搅拌螺旋,实际应用中根据设备规格大小可以采用单(一根长螺旋)、双(长短各一两根不对称螺旋)、三(两短一长对称布置)根螺旋

冷却加热

可在混合机筒体外增加夹套,通过向夹套内注入冷热介质来实现对物料的冷却或加热;冷却一般泵入工业用水,加热可通入蒸汽或电加热导热油

加液混合

在混合机中间轴位置通入喷液管,连接雾化喷嘴,可实现加液混合;通过选择特定材质,可以加入酸、碱性液料进行粉液混合

耐压强度

筒盖可做成穹顶,在减少残留便于清理的同时,可以提高混合机筒体部分的耐压强度,在需要混合机筒体耐压时多采用此设置

负压进料

在特定的工艺中可将混合机筒体做成负压仓,使用软管将流动性好的干燥物料吸进混合仓进行混合,可避免物料加料环节中的残留和污染



技术参数

型号

SHJ-200

SHJ-500

SHJ-1000

SHJ-2000

SHJ-3000

SHJ-4000

SHJ-10000

SHJ-15000

全容积(m3)

0.2

0.5

1

2

3

4

10

15

装载系数

0.6

0.6

0.6

0.6

0.6

0.6

0.6

0.6

zui大装料重量(kg)

95

190

380

720

1080

1400

3600

5400

疏松密度

-0.8

-0.8

-0.8

-0.8

-0.8

-0.8

-0.8

-0.8

物料粒度(mesh)

20-250

20-250

20-250

20-250

20-250

20-250

20-250

20-250

功率(kw)

2.2

2.2

4

5.5

7.5

11

18.5

22

混合时间(min)

6-10

6-10

8-10

8-10

8-10

8-10

8-10

8-10

外形尺寸(mm)

Ø900×1905

Ø1160×2215

Ø1450×2820

Ø1850×3450

Ø2050×3780

Ø2260×4210

Ø3080×5810

Ø3576×6310

重量(kg)

500

600

1300

1600

2500

2800

5600

6700
