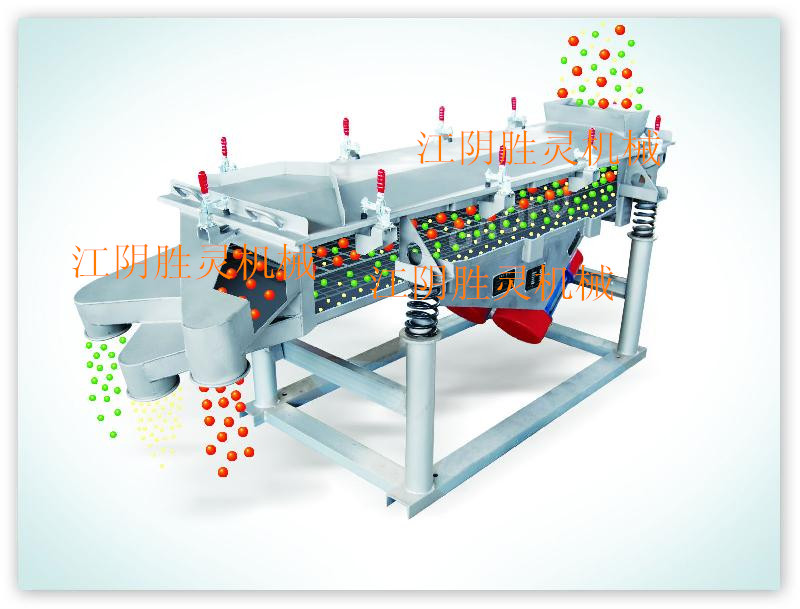

直线振动筛

型号:ZXS-525型

产品时间:2020-04-24

简要描述:

直线振动筛(直线筛)稳定可靠、消耗少、噪音低、寿命长、振型稳、筛分效率高等优点。利用振动电机激振作为振动源,使物料在筛网上被抛起,同时向前作直线运动,物料从给料机均匀地进入筛分机的进料口,通过多层筛网产生数种规格的筛上物、筛下物、分别从各自的出口排出。具有耗能低、产量高、结构简单、易维修、全封闭结构,无粉尘溢散,自动排料,更适合于流水线作业。

详细介绍

ZXS直线振动筛

一、概述

    直线振动筛(直线筛)稳定可靠、消耗少、噪音低、寿命长、振型稳、筛分效率高等优点。利用振动电机激振作为振动源,使物料在筛网上被抛起,同时向前作直线运动,物料从给料机均匀地进入筛分机的进料口,通过多层筛网产生数种规格的筛上物、筛下物、分别从各自的出口排出。具有耗能低、产量高、结构简单、易维修、全封闭结构,无粉尘溢散,自动排料,更适合于流水线作业

适用行业

在化工、食品、冶金、矿山、建材、粮食、磨料、化肥、煤炭行业中的颗粒状、粉状物料的筛分、分级中有广泛的应用先例。

1、在根据物料粒度、透筛概率、生产率等条件确定筛面间距或倾角。2、该型设备筛网部分设计独特巧妙,能够迅速换网,迅速张紧。



二、工作原理

    采用双振动电机驱动,当两台振动电机做同步、反缶旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳式向前作直线运动,从而达到对物料进行筛选和分级的目的。可用于流水线中实现自动化作业。具有能耗低、效率高、结构简单、易维修、全封闭结构无粉尘溢散的特点。zui高筛分目数325目,可筛分出7种不同粒度的物料。

三、结构及各部分功能说明



主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。
1、筛箱:由数种厚度不同的钢板焊制而成,具有一定的强度和刚度,是筛机的主要组成部分。
2、筛框:由松木或变形量较小的木材制成,主要用来保持筛网平整,达到正常筛分。
3、筛网:有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。
4、振动电机(使用与维修方法详见振动电机使用说明书)。
5、电机台座:安装振动电机,使用前连接螺钉必须拧紧,特别是新筛机试用前三天、必须反复紧固,以免松动造成事故。
6、减振弹簧:阻止振动传给地面,同时支持筛箱的全部重量,安装时,弹簧必须垂直与地面。
7、支架:由四个支柱和两个槽钢组成,支持着筛箱,安装时支柱必须垂直与地面,两支柱下面的槽钢应相互平行。


四、技术参数

本公司可根据用户需求设计制造特殊型号规格的筛机



五、直线筛的特点

  1.密封性好、极少粉尘溢散。

  2.耗能少、噪音低、筛网使用寿命长。

  3.筛分精度高、处理量大、结构简单。

  4.全封闭结构、自动排料、更适合于流水线作业。

  5.筛体各部分均采用扎制钢板及型材焊接而成(部分组体间为螺栓连接)整体刚度好,牢固可靠。

六、直线筛使用说明书

1、独特之筛网结构设计,方便和快速更换筛网(只需3到5分钟),此外此种设计允许使用各种筛网(尼龙、特种龙、PP网)。

2筛机设计;精巧和容易装配,一人即可操作筛机。

3和其他相关品牌厂商比较,具较大筛选面积和高效益之处理能力。

4其母网完全支撑细网,因此细网可独得较长之寿命,而降低细网耗材使用,淤长时间之生产过程可降低诸多成本。

  作用与原理:基本原理系借电机轴上下端所安装的重锤(不平蘅重锤),将电机的旋转运动转变为水平、垂直、倾斜的三次元运动,再把这个运动传达给筛面。若改变上下部的重锤的相位角可改变原料的行进方向。
